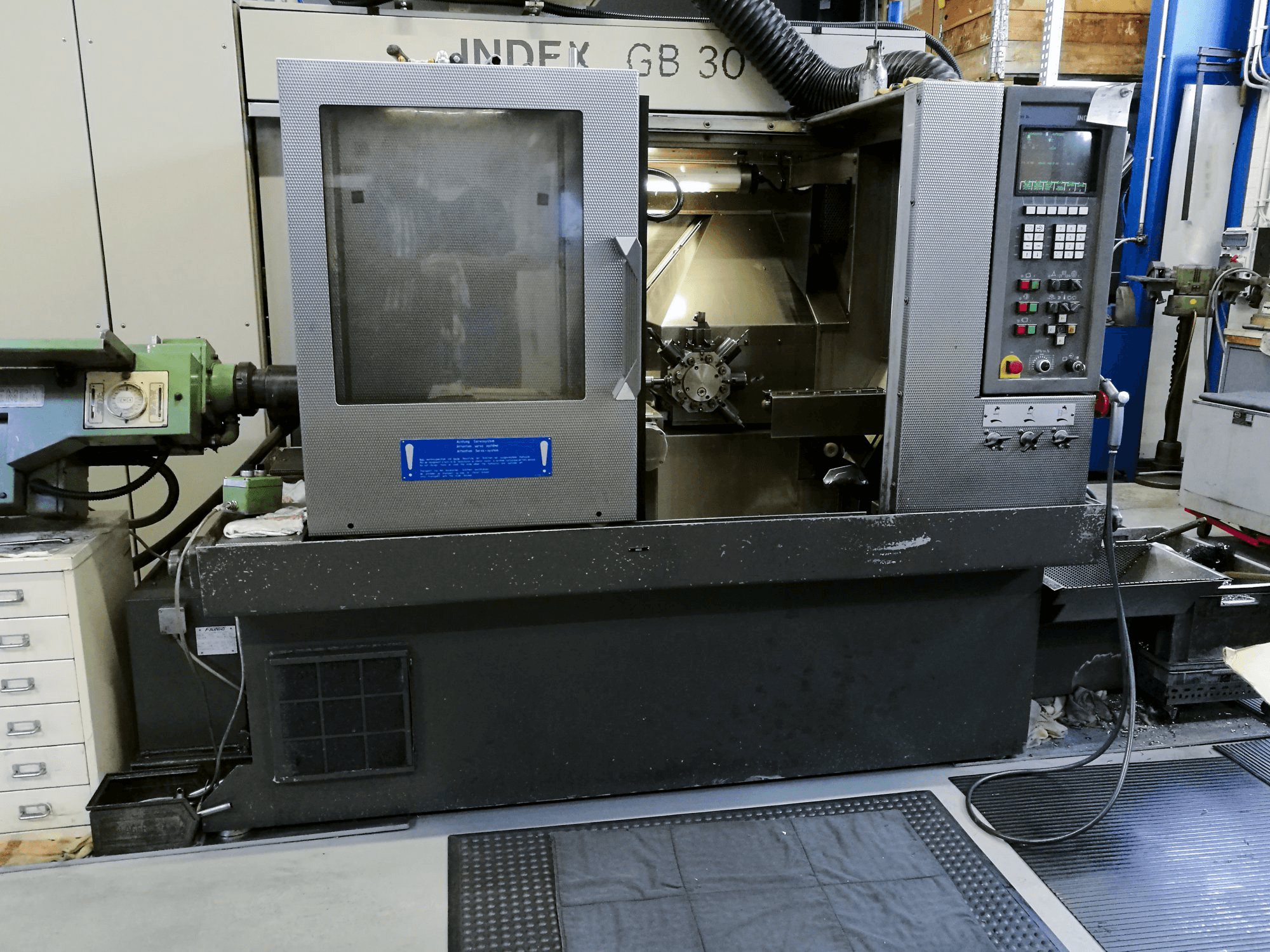

Index - GB 30DE-TUR-IND-1991-00001

Allgemeine Angaben

• Breite: 2800 mm
• Tiefe: 1600 mm
• Höhe: 1700 mm
• Gewicht: 4000 kg

Steuergerät

• Schnittstellen: Ethernet
• Hersteller: INDEX

Hauptantrieb

• Spindelanzahl: 1
• Drehzahlbereich Spindel: 6000 1/MIN
• Spindelbohrung: 42

Bewegung

• Querschlitten 1 Bewegung: 50 mm (x)
• Querschlitten 1 Vorschubkraft: 4000N
• Querschlitten 1 Eilgang: 15m/min
• Querschlitten 2 Bewegung: 50 mm (x)
• Querschlitten 2 Vorschubkraft: 4000N
• Querschlitten 2 Eilgang: 15m/min
• Oberschlitten 1 Bewegung: 50 mm (x) / 120 mm (z)
• Oberschlitten 1 Vorschubkraft: (x) / 6800N (z)
• Oberschlitten 1 Eilgang: 15m/min
• Oberschlitten 2 Bewegung: 50 mm (x) / 120 mm (z)
• Oberschlitten 2 Vorschubkraft: (x) / 6800N (z)
• Oberschlitten 2 Eilgang: 15m/min
• Revolver Bewegung: 96 mm (x) / 200 mm (z)
• Revolver Vorschubkraft: (x) / 9000N (z)
• Revolver Eilgang: 15m/min

Werkstück

• Werkstück Durchmesser: 42 mm

Revolver

• Revolveranzahl: 1
• Anzahl der Werkzeugpläte T-Nuten: 8

Media

• Elektronischer Hauptanschluss: 400 V / 50 Hz
• Luftdruck: 6 bar
• Kühlmittelstank: 250-300
• Öltank: 150-200
• Öldruck: 100
