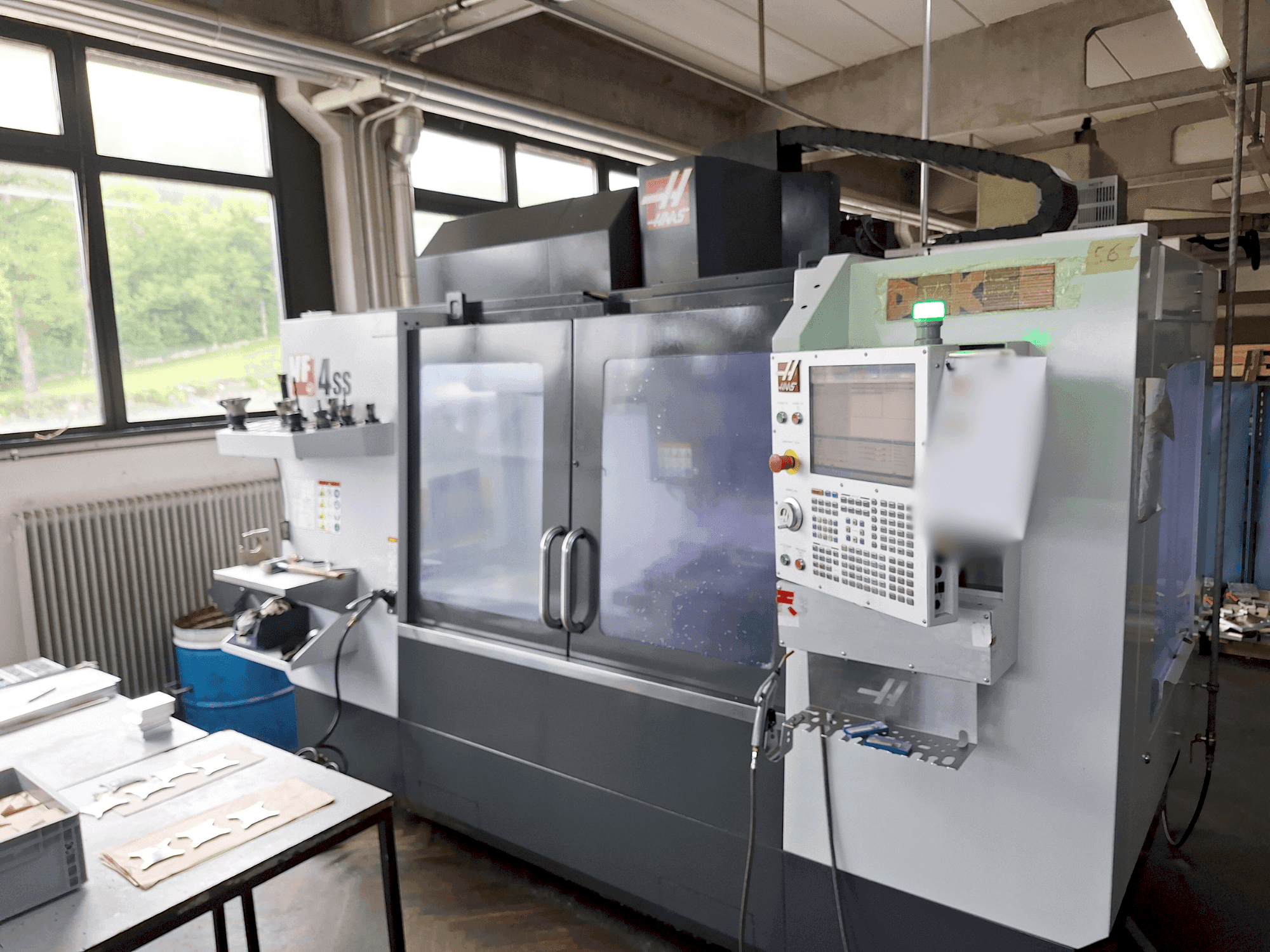

HAAS - VF-4SSSI-MIL-HAA-2019-00003

Allgemeine Angaben

• Gewicht: 6260 KG

Hauptantrieb

• Drehzahlbereich Spindel: 12000 1/MIN
• Motorkraft der Spindel: 22.4 kw
• Werkzeugaufnahme: CT40, BT40, HSK-A63
• Anzahl der Achsen: 3

Bewegung

• X-Achse Bewegung: 1270 mm
• X-Achse Vorschubkraft: 13723
• X-Achse Eilgang: 35.6 m/min
• Y-Achse Bewegung: 508 mm
• Y-Achse Vorschubkraft: 13723 n
• Y-Achse Eilgang: 35.6 m/min
• Z-Achse Bewegung: 635 mm
• Z-Achse Vorschubkraft: 17459 n
• Z-Achse Eilgang: 35.6 m/min

Arbeitstisch

• Äußere Länge: 1321 mm
• Äußere Breite: 495 mm
• Größe der T-Nuten: Width: 15.90 mm to 16.00 mm. Center distance: 80 mm
• Min. Abstand zwischen Vertikalspindel und Arbeitstisch: 107 mm
• Max. Abstand zwischen Vertikalspindel und Arbeitstisch: 742 mm
• Tischbelastung: 794 kg

Werkzeugplätze

• Verfügbare Nuten: 30 + 1
• Max. Gewicht der Werkzeuge: 5.4 kg
• Max. Durchmesser der Werkzeuge: 127 mm
• Max. Länge des Revolvers: 330 mm
